Типовая система управления котлами ДЕ

Типовая система управления котлами ДЕ

Типовой состав

комплектный шкаф управления КШУ-ДЕ-МК;

датчики технологических параметров и вспомогательные устройства;

исполнительные механизмы;

блок газооборудования и арматура подачи топлива;

шкафы силовые (при использовании частотных преобразователей);

АРМ оператора, расширяемое для управления заданным числом котлов.

Соответствует нормативной документации

СниП II-35-76 «Котельные установки» (типовая защита котла);

ПБ10-574-03 «Правила устройства и безопасной эксплуатации паровых и водогрейных котлов»;

ПБ12-529-03 «Правила безопасности систем газораспределения и газопотребления»;

ГОСТ 21.204.97 «Горелки газовые промышленные»;

ГОСТ 27824-2000 «Горелки промышленные на жидком топливе».

Габаритные размеры шкафа КШУ (ВхШхГ)

1800х800х400 мм

Срок изготовления, гарантия, ресурс КШУ

Срок изготовления – 45 дней;

Гарантия – 3 года;

Ресурс (время эксплуатации) – не менее 10 лет.

Программное обеспечение

Технологическая программа КШУ (в составе КШУ);

Программа пульта оператора (в составе КШУ);

Программа Контраст2010 (базовая + редактор Протекст);

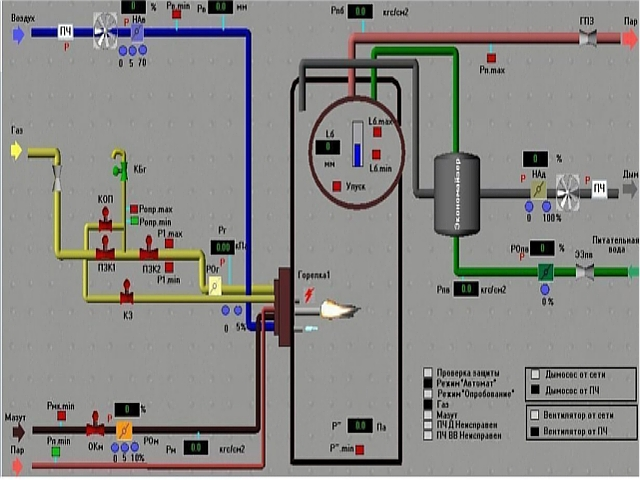

SCADA-система Каскад (для АРМ оператора);

АРМ оператора;

Функции управления

Шкаф управления КШУ-ДЕ-МК построен на базе микропроцессорного контроллера КР-500 серии КОНТРАСТ, предназначен для автоматизации паровых котлов ДЕ производительностью от 4 до 25 т/час и выполняет следующие функции:

прием информации о состоянии технологических параметров и оборудования в виде аналоговых и дискретных сигналов датчиков;

обработка полученной от датчиков, оператора или от верхнего уровня управления информации и формирование управляющих команд в соответствии с алгоритмом управления исполнительными устройствами котла;

автоматическое управление котлом в режимах пуска, стационарной работы, планового и аварийного остановов (основной режим работы);

дистанционное (ручное) управление технологическим оборудованием котла (режим опробования работы исполнительных устройств);

автоматические противоаварийные защиты и защитные блокировки;

проверка технологических защит и датчиков технологических защит во время работы котла без его останова;

автоматическое регулирование нагрузки котла, соотношения "топливо-воздух", разрежения в топке котла и уровня воды в барабане котла;

рабочая, предупредительная и аварийная сигнализация;

связь с верхним уровнем управления по интерфейсам RS-485 и Ethernet;

регистрация (совместно с рабочей станцией оператора) технологических параметров и аварийных ситуации;

питание (=24В) датчиков аналоговых сигналов, питание (~220В) клапанов топлива, исполнительных устройств регуляторов, трансформатора зажигания;

управление электроприводами электрических исполнительных механизмов.

Функции защиты

КШУ-ДЕ-МК обеспечивает технологические защиты, выполняя аварийный останов котла по следующим сигналам:

давления воздуха;

газа к горелке;

давления газа к котлу;

разрежения в топке котла;

давления пара в барабане котла;

уровня воды в барабане;

Отсутствие пламени запальника;

Отсутствие факела горелки;

Самопроизвольное отключение дымососа;

Отказ ПЧ дымососа;

Самопроизвольное отключение вентилятора воздуха;

Отказ ПЧ вентилятора воздуха;

температуры мазута;

давления мазута к горелке;

давления мазута к котлу;

концентрации СО;

концентрации СН;

Отказ блока контроллера;

Общекотельный параметр;

Стоп по месту;

Стоп от кнопки КШУ;

Стоп от АРМ оператора.
